Hvordan fungerer roterende ventiler og hvilken type passer for bruken din?

Hva er roterende ventiler og hvorfor er de mye brukt i industrien

Roterende ventiler - også ofte referert til som roterende ventiler - er en bred kategori av strømningskontrollanordninger der den primære mekanismen for å regulere, styre eller stenge strømmen av et væske-, gass- eller bulkfast materiale er rotasjonen av et indre element rundt en fast akse. I motsetning til lineære bevegelsesventiler som portventiler eller klodeventiler, hvor en spindel og skive beveger seg i en rett linje for å åpne eller lukke strømningsbanen, oppnår roterende ventiler sin funksjon gjennom en kvart-omdreinings- eller multi-omdreinings rotasjonsbevegelse. Denne grunnleggende designforskjellen gir roterende ventiler flere praktiske fordeler: de er kompakte, opererer raskt, krever lavere aktueringsmoment i mange konfigurasjoner, og oppnår tett avstengning med minimal slitasje når de er riktig spesifisert.

Roterende ventiler finnes på tvers av praktisk talt alle sektorer innen industriell produksjon og prosessering - fra olje- og gassrørledninger og kjemiske reaktorer til matprosesseringslinjer, farmasøytisk produksjon, HVAC-systemer og pneumatiske transportinstallasjoner. Deres allsidighet stammer fra det store utvalget av interne roterende elementdesign, som hver er konstruert for å imøtekomme spesifikke strømningsegenskaper, trykk- og temperaturforhold, krav til slitestyrke og hygienestandarder. Å forstå hvordan roterende ventiler fungerer på et mekanisk nivå, og hva som skiller en type fra en annen, er avgjørende for ingeniører, innkjøpsfagfolk og vedlikeholdsteam som tar beslutninger om ventilvalg og utskifting.

Hvordan roterende ventiler fungerer: Kjernedriftsprinsippet

Driftsprinsippet til alle roterende ventiler hviler på det samme grunnleggende konseptet: et roterende element plassert inne i et ventilhus kontrollerer gjennomstrømningen ved å justere eller feiljustere en åpning i den roterende komponenten med innløps- og utløpsportene til huset. Når åpningen i det roterende elementet er på linje med begge portene, passerer strømmen fritt gjennom. Når elementet roteres slik at dets solide seksjon blokkerer portene, stenges strømmen. Delvis rotasjon mellom disse to ytterpunktene gir struping - en kontrollert reduksjon i strømningshastighet.

Det roterende elementet er koblet til en ekstern aksel som går gjennom ventilhuset via et forseglet spindelarrangement. Denne akselen dreies enten manuelt gjennom et håndhjul eller spak, eller automatisk via en elektrisk, pneumatisk eller hydraulisk aktuator. Kvartomdreiningsventiler – som oppnår helt åpen til helt lukket i en 90-graders rotasjon – er den vanligste konfigurasjonen fordi de tilbyr rask betjening, enkel aktuatordesign og en klar visuell indikasjon av ventilposisjon fra utvendig håndtaksorientering. Multi-turn roterende ventiler, for eksempel visse pluggventildesigner, fullfører sin driftssyklus over flere hele omdreininger, men tilbyr finere strømningskontroll i noen applikasjoner.

Tetningen mellom det roterende elementet og ventilhuset er en kritisk ingeniørutfordring i roterende ventildesign. Avhengig av applikasjonen, kan tetninger oppnås gjennom metall-til-metall-kontakt med nøyaktig maskinerte overflater, elastomere eller PTFE-seteringer som det roterende elementet presser mot, eller i bulk-applikasjoner, tette radielle klaringer mellom rotoren og huset som minimerer lekkasje av luft eller produkt mellom høytrykkssonen og lavtrykkssonen.

Hovedtyper av roterende ventiler og deres kjennetegn

Den roterende ventilfamilien omfatter flere forskjellige ventiltyper, hver med forskjellig roterende elementgeometri og tetningsarrangement. Å velge riktig type krever å matche ventilens designegenskaper til de spesifikke kravene til applikasjonen - væsketype, trykkklasse, temperaturområde, nødvendige strømningsegenskaper og vedlikeholdstilgjengelighet.

Kuleventiler

Kuleventilen er den mest utbredte typen roterende ventil i industrielle væskesystemer. Det roterende elementet er en kule - kulen - med en sylindrisk boring gjennom midten. Når boringen er på linje med rørledningen, passerer strømningen gjennom med minimal restriksjon. En kvart omdreining bringer den solide siden av ballen mot setene, og blokkerer flyten fullstendig. Kuleventiler med full boring har en borediameter lik rørets indre diameter, og gir praktisk talt null trykkfall når de er helt åpne - en betydelig fordel i systemer der trykkbevaring er viktig. Design med redusert boring bruker en mindre boring for kostnadsbesparelser og er akseptable der et visst trykkfall er tolerabelt. Kuleventiler tilbyr utmerket toveis avstengning, rask drift, lave dreiemomentkrav og er tilgjengelige i et bredt spekter av materialer og trykkklasser, noe som gjør dem til standardvalget for isolasjonsbruk i de fleste væske- og gasstjenester.

Sommerfuglventiler

Sommerfuglventilen bruker en skive - "sommerfuglen" - montert på en sentral aksel som går diametralt over strømningsboringen. Når skiven roteres for å være parallell med strømningsretningen, er ventilen helt åpen. En kvart omdreining bringer skiven vinkelrett på strømmen, og lukker ventilen. Fordi skiven alltid forblir i strømningsbanen selv når den er åpen, produserer sommerfuglventiler mer strømningsmotstand enn kuleventiler med full boring, men deres kompakte, lette design og lave kostnader i forhold til kroppsstørrelse gjør dem eksepsjonelt populære for rørledninger med stor diameter - spesielt i vannbehandling, HVAC og lavtrykksprosesssystemer. Høyytelses spjeldventiler med eksentrisk skivegeometri (dobbelt-offset og trippel-offset design) oppnår tett metall-til-metall avstengning egnet for krevende industrielle applikasjoner ved forhøyet trykk og temperaturer.

Plugg ventiler

Pluggventiler bruker en sylindrisk eller konisk plugg som det roterende elementet, med en gjennomgående port som er på linje med strømningsbanen når den er åpen. Pluggen roterer inne i ventilhuset - tradisjonelt smurt med fett injisert under trykk for å redusere friksjonen og opprettholde tetningen mellom pluggen og husets boring. Moderne pluggventiler bruker ofte PTFE-hylsede eller elastomerforede kroppsdesign som eliminerer behovet for smøring og gir pålitelig tetning uten vedlikeholdskravene til tradisjonelle smurte pluggventiler. Pluggventiler utmerker seg i slurry og skitten væske fordi den roterende bevegelsen til pluggen har en tendens til å feie seteflatene rene under hver operasjon. Pluggventilkonfigurasjoner med flere porter – med tre eller fire strømningsporter – lar en enkelt ventil styre strømning mellom flere rørledningsgrener, og erstatter det som ellers ville kreve flere separate ventiler og beslag.

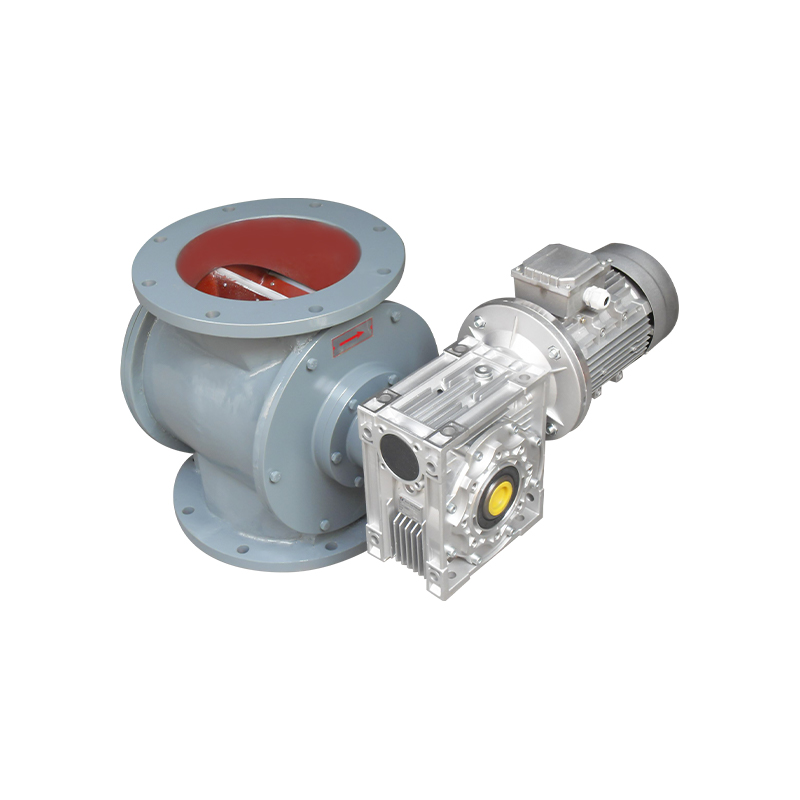

Roterende luftlåsventiler (roterende matere)

Roterende luftsluseventiler - også kalt roterende matere eller cellulære hjulluftsluser - er en spesialisert kategori av roterende ventiler designet spesielt for håndtering av faste bulkmaterialer som pulver, granulat, pellets og fibermaterialer i pneumatisk transport, støvoppsamling og lagrings-/utslippssystemer. I motsetning til væskekontrollventiler, kontrollerer ikke roterende luftlåser strømmen av en gass eller væske direkte. I stedet måler de fast bulk fra en sone med høyere trykk (som en lagringstrakt eller syklonseparator) inn i en transportlinje med lavere trykk samtidig som de opprettholder en effektiv lufttetning mellom de to trykkmiljøene. Det roterende elementet er en flervinget rotor - typisk med 6 til 12 skovler - som roterer sakte innenfor et hus med nær toleranse. Når hver celle (lomme mellom tilstøtende skovler) passerer under innløpet, fylles den med materiale fra beholderen over. Når rotoren fortsetter å dreie, beveger den fylte cellen seg til utløpsporten, hvor materialet tømmes inn i transportlinjen nedenfor. Den tette klaringen mellom rotorvingespissene og huskroppen minimerer luftlekkasje mellom sonene.

Avledningsventiler

Roterende avledningsventiler brukes til å omdirigere strømning fra et enkelt innløp til ett av to eller flere utløp - eller for å kombinere strømmer fra flere innløp til ett enkelt utløp. De er mye brukt i pneumatiske transportsystemer, mat- og farmasøytisk prosessering og blandingsoperasjoner. Det roterende elementet er typisk en avlederklaff eller et roterende rør som svinger mellom utløpsposisjoner. I sanitærapplikasjoner er roterende avledningsventiler designet for fullstendig rengjøring - med glatte indre overflater, minimale dødsoner og enkel demontering - for å overholde mattrygghet og farmasøytiske GMP-standarder.

Sammenligning av roterende ventiltyper etter bruksegnethet

Å velge den mest passende roterende ventiltypen krever evaluering av flere applikasjonsparametere samtidig. Tabellen nedenfor gir en strukturert sammenligning for å støtte innledende valgbeslutninger:

Nøkkelkomponenter i en roterende ventil og deres funksjoner

Uavhengig av spesifikk type deler de fleste roterende ventiler et felles sett med strukturelle komponenter. Å forstå hva hver komponent gjør hjelper vedlikeholdsteamene med å identifisere feilpunkter og ta informerte beslutninger om reparasjon versus utskifting.

• Ventilhus: Det ytre trykkholdige skallet som kobles til rørledningen via flenser, gjengede ender eller klemme i wafer-stil. Kroppen rommer alle interne komponenter og må klassifiseres for maksimalt driftstrykk og temperatur i systemet. Kroppsmaterialer spenner fra støpejern og karbonstål for standardapplikasjoner til rustfritt stål, duplekslegeringer og eksotiske materialer for korrosive eller høyrente tjenester.
• Roterende element: Kulen, skiven, pluggen eller rotoren som fysisk kontrollerer flyten ved å rotere inne i kroppen. Dens geometri, overflatefinish og materiale bestemmer direkte ventilens strømningsegenskaper, tetningsytelse og motstand mot slitasje og korrosjon fra prosessvæsken eller bulkmaterialet.
• Seter og segl: Sitteflatene og tetningsringene som danner trykkgrensen mellom det roterende elementet og ventilhuset. I myke ventiler er setene vanligvis PTFE- eller elastomerringer som gir bobletett avstengning. Metallsittende ventiler bruker nøyaktig maskinerte overflater av harde legeringer for høytemperatur- eller slipende bruk der myke seter ville svikte for tidlig.
• Stamme og pakking: Akselen som overfører rotasjonsbevegelse fra aktuatoren eller håndhjulet til det roterende elementet. Stammen passerer gjennom ventilhuset via en pakkboks fullpakket med PTFE, grafitt eller elastomere pakningsringer som hindrer prosessvæske i å lekke til atmosfæren langs stammen. Spennende belastede pakningsarrangementer bruker fjærer for å opprettholde konstant pakningskompresjon når pakningen slites, og forlenger vedlikeholdsintervallet.
• Aktuator: Enheten som driver stammerotasjonen. Manuelle aktuatorer inkluderer spaker (for kvartsvingventiler) og girkasser (for ventiler med større eller høyere dreiemoment). Automatiserte aktuatorer - pneumatiske scotch-yoke- eller tannstangtyper, elektriske motoroperatører eller hydrauliske aktuatorer - muliggjør fjernbetjening, feilsikker posisjonering og integrasjon med distribuerte kontrollsystemer (DCS) eller sikkerhetsinstrumenterte systemer (SIS).

Faktorer å vurdere når du velger en roterende ventil

Å foreta riktig valg av roterende ventil krever en systematisk evaluering av driftsforholdene og funksjonskravene for hver spesifikke applikasjon. Å forhaste denne prosessen eller kun stole på historisk presedens fører til for tidlig ventilsvikt, uplanlagte vedlikeholdsstanser, og i kritiske tjenester, sikkerhetshendelser. Følgende faktorer bør tas opp i hver ventilvalgøvelse:

• Prosessvæske eller materiale: Identifiser om ventilen vil håndtere en ren væske, en gass, en slurry eller et fast stoff. Vurder korrosivitet, abrasivitet, viskositet, partikkelstørrelse og konsentrasjon, og eventuelle krav til hygiene eller forurensningskontroll. Disse egenskapene bestemmer kroppsmateriale, setemateriale og rotor- eller skivedesign.
• Trykk- og temperaturvurderinger: Etabler maksimalt tillatt arbeidstrykk (MAWP) og hele driftstemperaturområdet, inkludert ekstreme oppstarts- og avstengninger. Bekreft at den valgte ventilens trykk-temperaturklassifiseringskurve – som definert av standarder som ASME B16.34 – dekker hele driftsomfanget med en passende sikkerhetsmargin.
• Nødvendig funksjon – isolasjon, kontroll eller viderekobling: Definer om ventilen bare trenger å gi av/på-isolasjon, proporsjonal strømningskontroll (struping) eller strømningsruting mellom flere destinasjoner. Kuleventiler med standard porter er optimalisert for isolasjon; V-port kuleventiler og spjeldventiler er bedre egnet til å modulere kontroll; pluggventiler og avledningsventiler håndterer ruteoppgaver.
• Aktiveringsmetode og feilsikker posisjon: Bestem om ventilen skal betjenes manuelt eller automatisk. For automatiserte ventiler, definer den nødvendige feilsikre posisjonen – feilåpen, feillukket eller feil på plass – basert på prosesssikkerhetskrav. Dette bestemmer aktuatortypen og fjærreturkonfigurasjonen.
• Vedlikeholdstilgang og reservedeler tilgjengelig: Vurder hvor ofte ventilen vil kreve vedlikehold under de forventede driftsforholdene, og bekreft at erstatningsseter, tetninger og pakning er lett tilgjengelig fra produsenten eller lokale distributører. For kritiske tjenester bør du vurdere å spesifisere en ventildesign som tillater in-line sete og tetningsbytte uten å fjerne ventilhuset fra rørledningen.

Vedlikeholdspraksis som forlenger rotasjonsventilens levetid

Roterende ventiler er generelt anerkjent som mindre vedlikeholdsventiler enn lineære bevegelsesventiler fordi deres kvartomdreiningsoperasjon gir mindre slitasje på seteoverflater per syklus enn glidekontakten til port- eller kuleventiler. Forsømmelse av forebyggende vedlikehold vil imidlertid akselerere seteslitasjen, øke stammelekkasjen og til slutt resultere i ventilsvikt på det verst mulige øyeblikket. Å etablere et strukturert vedlikeholdsprogram basert på faktisk driftssyklusfrekvens og prosessforhold er den mest effektive måten å maksimere rotasjonsventilens levetid og pålitelighet.

For kule- og spjeldventiler for væskeservice inkluderer rutinemessige vedlikeholdsoppgaver inspeksjon og justering av stammepakningens kompresjon for å forhindre ekstern lekkasje, verifisere aktuatordrift og grensebryterkalibrering, og sjekke for tegn på setelekkasje forbi den lukkede ventilen under planlagte nedstengninger. For roterende luftsluseventiler i bulkservice er de mest kritiske vedlikeholdsoppgavene overvåking av klaringer fra rotor til hus (som øker ettersom rotorvingene og husets boring slites på grunn av kontakt med slipende materiale), inspeksjon av endeplatetetninger og smøring av rotoraksellagre i henhold til produsentens tidsplan. Når klaring fra rotor-til-hus overskrider produsentens spesifiserte maksimum, øker luftlekkasjen mellom trykksonene betraktelig, noe som reduserer transporteffektiviteten og potensielt forårsaker materialtilbakestrømning - da er det nødvendig å bytte ut rotor eller bore huset for å gjenopprette ytelsen.
