Roterende ventiler med kvadratisk port vs andre luftslusetyper forklart

Hva roterende luftlåsventiler gjør og hvorfor design er viktig

Roterende luftsluseventiler - også kalt roterende matere eller roterende luftsluser - er mekaniske enheter installert ved utløpspunktet for beholdere, siloer, sykloner, posefiltre og pneumatiske transportsystemer. Deres primære funksjon er å måle faste bulkmaterialer fra en trykksone til en annen samtidig som de opprettholder en konsistent trykkforskjell mellom de to sonene. Uten en effektiv luftsluse, kompromitterer luftlekkasje transporteffektiviteten, forårsaker materialtilbakestrømning og kan introdusere sikkerhetsfarer i støvhåndteringsmiljøer.

Den indre geometrien til en roterende luftsluseventil - spesielt formen på innløps- og utløpsportene - har en direkte og målbar innvirkning på hvor godt den yter i en gitt applikasjon. Roterende ventiler med firkantede porter, runde portventiler, gjennomgangskonfigurasjoner og gjennomblåsingsdesign har hver sine egne styrker og svakheter. Å velge feil type fører til for tidlig slitasje, inkonsekvent materialflyt, overdreven luftlekkasje eller produktforringelse. Å forstå disse forskjellene i praktiske termer er det som skiller et godt konstruert bulkhåndteringssystem fra et som forårsaker konstant driftshodepine.

Square Port Rotary Valves: Design og kjernefordeler

Roterende ventiler med kvadratisk port har en innløps- og utløpsåpning som er kvadratisk eller rektangulær i tverrsnitt i stedet for sirkulær. Dette geometriske valget er ikke vilkårlig - det er drevet av behovet for å maksimere det åpne arealet til porten i forhold til rotorlommevolumet. En firkantet port dekker mer av rotorens lommeåpning til enhver tid sammenlignet med en rund port med tilsvarende nominell størrelse, noe som betyr at mer materiale kan komme inn og ut av hver lomme per omdreining uten begrensninger.

Den praktiske konsekvensen av dette større åpne området er forbedret volumetrisk effektivitet. Firkantede portventiler er spesielt godt egnet til å håndtere lette, luftige eller lav-bulktetthetsmaterialer – som mel, stivelse, pulveriserte kjemikalier, kjønrøk eller fint trestøv – som krever sjenerøse portåpninger for å mate konsekvent uten å bygge bro eller oversvømme. Geometrien reduserer også skjærkreftene som påføres skjøre eller pelletiserte materialer når de passerer gjennom ventilen, siden rotorbladene ikke klipper så stor del av materialstrømmen under rotasjon.

Viktige fordeler med Square Port Design

• Høyere volumetrisk effektivitet på grunn av maksimalt åpent portareal i forhold til rotorstørrelse
• Redusert partikkelslitasje, noe som gjør dem egnet for skjøre eller pelletiserte materialer
• Bedre ytelse med lav tetthet, luftet eller luftig bulk
• Forbedret konsistens på materialmåling ved håndtering av fint pulver
• Bredt kompatibel med standard konfigurasjoner for beholder og siloutløp

Begrensninger å vurdere

• Den firkantede husgeometrien kan gjøre rengjøring og inspeksjon vanskeligere enn design med runde porter
• Hjørner i huset kan akkumulere restmateriale i sanitær- eller næringsmidler
• Mindre strukturelt stive enn runde hus under svært høye differensialtrykk
• Kan kreve mer presise rotor-til-hus-klaringer for å opprettholde lufttetningens effektivitet

Roterende ventiler med runde porter: Når sirkulær geometri vinner

Roterende ventiler med rund port bruker en sirkulær innløps- og utløpsåpning. Det sirkulære tverrsnittet betyr at portarealet i seg selv er mindre i forhold til rotordiameteren sammenlignet med en firkantet port med samme nominelle størrelse. Denne geometrien tilbyr imidlertid sitt eget sett med fordeler som gjør den til det foretrukne valget i visse bruksområder. Det sirkulære huset er mekanisk sterkere under trykk, lettere å produsere med stramme toleranser og enklere å rengjøre - spesielt i sanitærapplikasjoner der produktrester i hjørner utgjør en forurensningsrisiko.

Ventiler med runde porter håndterer tette, grove eller granulære materialer spesielt godt. Korn, pellets, granulert plast og lignende produkter flyter pålitelig gjennom den sirkulære åpningen uten brobetingelsene som noen ganger påvirker fint pulver. Det reduserte portarealet betyr også litt bedre lufttetting i noen konfigurasjoner, siden det er mindre åpent område for luft å omgå under rotorrotasjon. I applikasjoner med høy differensialtrykk - for eksempel trykkpneumatiske transportsystemer som opererer over 10 PSI - kan den strukturelle integriteten til et rundt hus være en avgjørende fordel.

Drop-Through roterende luftlåsventiler

Drop-through roterende luftsluser er den vanligste konfigurasjonen ved håndtering av bulkmaterialer. I denne utformingen faller materialet vertikalt gjennom ventilhuset - kommer inn ved det øverste innløpet, fyller rotorlommene og slipper ut gjennom bunnutløpet ved hjelp av tyngdekraften. Rotoren roterer kontinuerlig, og sykler hver lomme fra innløpssonen til utløpssonen og tilbake. Gjennomfallsventiler er enkle, robuste og anvendelige på tvers av et bredt spekter av materialer og industrier.

Både kvadratisk port og rund port er tilgjengelig i drop-through konfigurasjoner. Valget mellom dem på dette konfigurasjonsnivået kommer ned til materialegenskapene og de spesifikke kravene til systemet. Gjennomfallsventiler med firkantede porter er generelt foretrukket for fint pulver og materialer med lav tetthet, mens gjennomgangsventiler med rund port er mer vanlig ved grovere materialhåndtering. Drop-through-designen er også den enkleste å vedlikeholde - de fleste modellene lar rotoren fjernes radialt uten å koble ventilhuset fra rørledningen, noe som reduserer nedetiden betydelig under rengjøring eller skifte av blad.

Drop-Through ventilstyrker

• Tyngdeassistert strømning reduserer risikoen for materialbro inne i ventilen
• Enkel konstruksjon med færre spesialiserte komponenter enn gjennomblåsende design
• Enklere fjerning av rotor for vedlikehold uten full systemavstenging
• Egnet for de fleste standard pneumatiske transport- og tyngdekraftutladningssystemer

Gjennomblåsende roterende luftlåsventiler

Gjennomblåsende roterende luftsluseventiler er fundamentalt forskjellige i hvordan materialet kommer ut av ventilen. I stedet for å stole på tyngdekraften for å slippe ut materiale nedover gjennom bunnen av huset, fører gjennomblåsningsventiler den transporterende luftstrømmen direkte gjennom bunnen av ventilhuset. Luften passerer gjennom rotorlommene og fører materiale horisontalt inn i transportrørledningen. Dette gjør gjennomblåsningsventiler ideelle for situasjoner der transportlinjen går horisontalt eller hvor materialet som håndteres er så lett eller klebrig at tyngdekraftsutslipp er upålitelig.

Gjennomblåsende design er spesielt effektive med ekstremt fine pulver, klebrige eller sammenhengende materialer og ethvert produkt som er utsatt for flom. Fordi transportluften feier hver rotorlomme ren når den roterer gjennom utløpssonen, minimeres materialoverføring og lommeoppbygging. Imidlertid har gjennomblåsningsventiler høyere luftlekkasjehastigheter enn gjennomfallsdesign på grunn av den direkte luftveien gjennom rotoren, og de krever mer nøye konstruksjon av transportsystemet for å ta hensyn til dette. De er også dyrere og mekanisk komplekse, med endeplater som må opprettholde nøyaktige klaringer mot rotorflatene under trykket fra den transporterende luftstrømmen.

Roterende ventiler for sideinngang og spesialkonfigurasjoner

Sideinngangsrotasjonsventiler er designet for bruksområder der materialmatingen kommer inn fra siden i stedet for ovenfra. Denne konfigurasjonen er vanlig i installasjoner der hodeplassen over ventilen er sterkt begrenset, eller der oppstrømsutstyret - for eksempel en skruetransportør eller kjedetransportør - tømmes horisontalt. Sideinngangsventiler er mindre vanlige enn drop-through-design og krever nøye vurdering av materialets flytegenskaper, siden tyngdekraften ikke lenger hjelper fyllingen av rotorlommer.

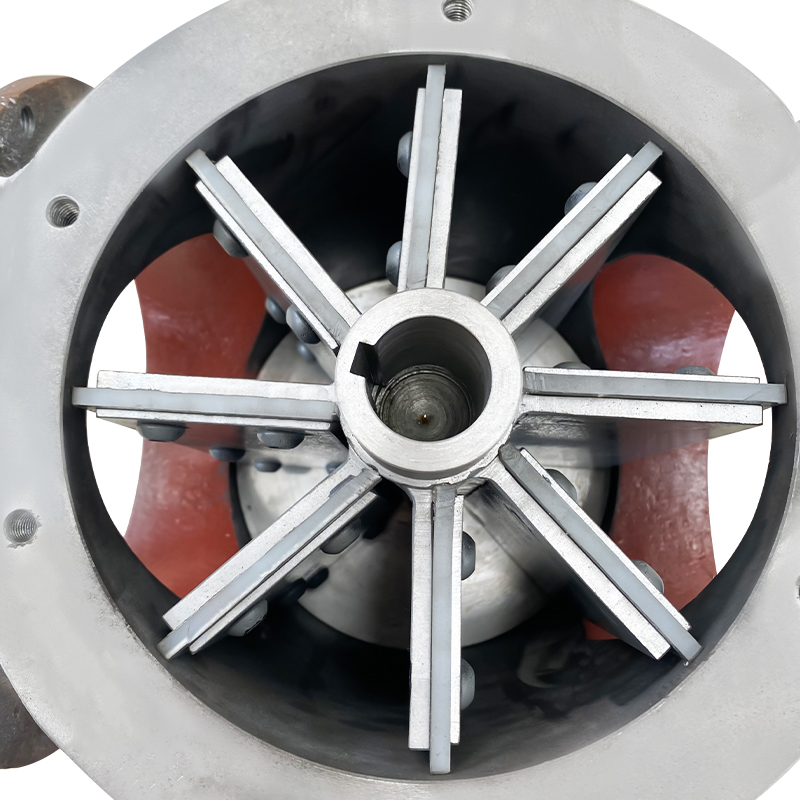

Spesialkonfigurasjoner inkluderer også ventiler med justerbare spissklaringer, høytemperaturversjoner med keramiske rotorer eller hus i rustfritt stål klassifisert for service over 300 °C, og eksplosjonssikre design for bruk i potensielt eksplosive støvmiljøer klassifisert under ATEX- eller NEC-standarder. For slipende materialer som sand, mineralpulver eller resirkulert glass, er herdede rotorblader - ofte laget av AR400-stål, keramisk foret eller karbidbelagt - tilgjengelig for å forlenge levetiden betydelig utover hva en standard rotor i bløtt stål ville oppnå.

Sammenligning av roterende luftlåsventiltyper side om side

Konstruksjonsmaterialet og dets effekt på ytelse

Materialene som brukes til å produsere en roterende luftsluseventil - spesielt huset, rotor og rotorspissblader - påvirker direkte dens holdbarhet, sanitære samsvar og egnethet for spesifikke driftsforhold. Standard industrielle ventiler bruker støpejernshus med bløtstålrotorer, som er tilstrekkelige for ikke-korrosive, ikke-slipende applikasjoner ved omgivelsestemperaturer. Imidlertid mislykkes denne kombinasjonen raskt når den utsettes for fuktighet, etsende kjemikalier eller slipende mineraler.

Konstruksjon i rustfritt stål - typisk 304 eller 316 SS - er nødvendig for mat, farmasøytiske og kjemiske applikasjoner der hygiene, korrosjonsbestandighet og rengjørbarhet er avgjørende. Firkantede roterende ventiler i rustfritt stål er mye spesifisert i matvareanlegg som håndterer mel, sukker, stivelse og pulveriserte meieriprodukter. For abrasiv service forlenger herdet stål eller rotorblader med keramisk spiss driftslevetiden betydelig og reduserer frekvensen av spissklaringsjustering, som er en av de vanligste vedlikeholdsoppgavene på enhver roterende luftlåsventil.

Velge riktig roterende luftlås for systemet ditt

Å velge riktig roterende luftsluseventil krever en systematisk evaluering av materialet som håndteres, driftstrykkforskjellen, nødvendig gjennomstrømning og de fysiske begrensningene til installasjonen. Ingen enkelt ventiltype er universelt overlegen - hver design representerer et sett med tekniske avveininger som er mer eller mindre gunstige avhengig av den spesifikke brukskonteksten.

For systemer som håndterer fint pulver med lav tetthet der konsekvent måling og lav partikkelslitasje er prioritet, gir firkantede ventiler som gir den beste balansen mellom ytelse og vedlikehold. For tette eller granulære materialer i høytrykkstransportsystemer, gir runde portventiler bedre strukturell integritet og luftforsegling. Når materialet er klebrig eller transportlinjen løper horisontalt, blir en gjennomblåsningsventil den praktiske nødvendigheten til tross for høyere kostnad og større luftlekkasje. Sideinngangskonfigurasjoner adresserer installasjonsgeometriske begrensninger som ingen annen design kan imøtekomme.

Utover portformen og strømningskonfigurasjonen, spesifiser alltid riktig rotorspissklaring for materialet ditt – typisk 0,1 mm til 0,4 mm avhengig av partikkelstørrelse og systemtrykk – og sørg for at drivmotoren er riktig dimensjonert for startmomentet som kreves med materialet i lommene. Rådfør deg med produsentens størrelsestabeller og, når du er i tvil, be om en søknadsgjennomgang fra ventilleverandøren før du fullfører spesifikasjonen. En korrekt spesifisert og riktig vedlikeholdt roterende luftlåsventil vil gi årevis med pålitelig service; en feil spesifisert vil være en vedvarende kilde til produksjonsproblemer fra dag én.
